廢石屑的特性

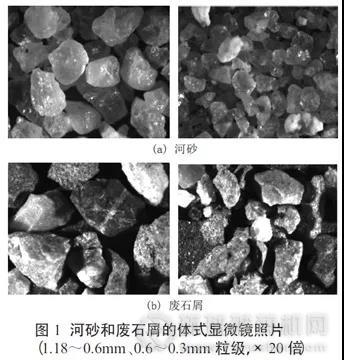

　　我們知道，河砂由于經(jīng)過流水的沖刷，表面較為光滑圓潤，棱角少。廢石屑由于破碎而成，粒形較為不規(guī)則、棱角多，粗糙度較大而且表面形貌較為復(fù)雜，導(dǎo)致其需水性大，對配制的新拌混凝土工作性能不利，達(dá)到相同流動度時需要增加用水量而導(dǎo)致強(qiáng)度下降；但其粘結(jié)強(qiáng)度高，對力學(xué)性能有利，故使用時需要平衡兩方面的關(guān)系。





　　另外，廢石屑普遍表現(xiàn)出粗、細(xì)顆粒的含量偏多，中間粒徑的顆粒偏少的“兩頭大中間小”的級配，拌制混凝土?xí)r對混凝土的工作性能不利；但石粉細(xì)顆粒有利于減少混凝土的孔隙，形成致密結(jié)構(gòu)，所以一定的石粉含量是有利的。這與細(xì)顆粒為泥粉有很大不同，泥粉吸水，吸附減水劑能力強(qiáng)，體積穩(wěn)定性差，對混凝土強(qiáng)度尤其是抗拉強(qiáng)度、干縮、徐變及耐久性能等都會產(chǎn)生不利的影響。



　　廢石屑制砂的現(xiàn)存問題



　　廢石屑加工處理制成機(jī)制砂，這與“專門”開采巖石來生產(chǎn)機(jī)制砂有所不同，屬于廢渣或廢棄資源利用。國內(nèi)已有較多研究，但其在實(shí)際工程中的應(yīng)用仍較少。究其原因有以下幾個方面：



　　（1）不同來源的廢石屑，其巖性不同、開采和破碎工藝不同，物理性質(zhì)差異很大，目前對石屑性能的系統(tǒng)性研究還不足，對石屑的質(zhì)量以及其對混凝土性能影響的規(guī)律掌握不足。



　　（2）低質(zhì)的石屑含粉量大，表面粗糙，棱角尖銳，除泥、整形技術(shù)難，投資大；這些問題不解決，又對混凝土和易性不利，增加水泥用量，市場接受度差。



　　（3）對不同種類廢石屑，需要有針對性的制砂工藝，同時制成的機(jī)制砂性能也有所不同，故對制砂的生產(chǎn)和機(jī)制砂的使用有較高的管理與監(jiān)控要求，現(xiàn)階段企業(yè)對此還認(rèn)識不到位，只想簡單的處理一下就應(yīng)用，導(dǎo)致預(yù)想的經(jīng)濟(jì)效益和環(huán)境效益沒有實(shí)現(xiàn)，企業(yè)就失去了實(shí)踐的動力和決心。



　　廢石屑制砂生產(chǎn)工藝



　　調(diào)研發(fā)現(xiàn)，一些混凝土攪拌站在直接將廢石屑當(dāng)作砂使用時，先對廢石屑進(jìn)行檢測，根據(jù)檢測結(jié)果，將廢石屑中大于5mm的當(dāng)作一部分粗骨料，相應(yīng)減少配料中粗骨料的用量，將廢石屑中小于0.075mm的一部分當(dāng)作摻合料，相應(yīng)減少配料中粉煤灰或石粉摻合料的用量，砂的不足部分可以用河砂補(bǔ)充或相應(yīng)增加廢石屑用量。實(shí)際上，這是一種簡單可行的完全利用廢石屑的方法。為了保證混凝土的質(zhì)量，還是需要對廢石屑進(jìn)行加工處理制成機(jī)制砂。



　　廢石屑制砂，是將大于5mm的篩分出來進(jìn)制砂機(jī)；小于0.075mm的篩分出來，保留一部分在砂中，過多的一部分作為石粉產(chǎn)品或適合的話作為摻合料進(jìn)行使用。這與礦山開采“專門”生產(chǎn)機(jī)制砂還是有所不同，需要經(jīng)前一級破碎至5～16mm的顆粒進(jìn)制砂機(jī)。

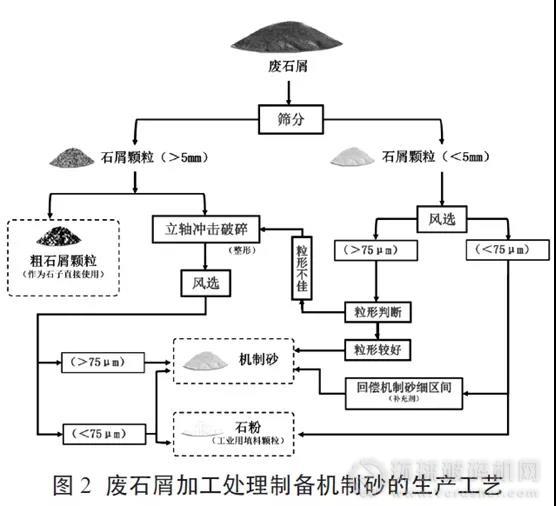

　　通過調(diào)研對比不同的生產(chǎn)工藝，包括專門開采巖石生產(chǎn)機(jī)制砂的各種生產(chǎn)工藝及相應(yīng)的生產(chǎn)設(shè)備，分析了廢石屑制砂與其的不同之處，提出了一種適用于廢石屑進(jìn)行加工處理制備機(jī)制砂的生產(chǎn)工藝，如圖2。





　　制砂工藝流程



　　首先將廢石屑進(jìn)行篩分，對大于5mm的顆粒（準(zhǔn)確說是篩孔邊長為4.75mm方孔篩的篩上部分），采用立軸沖擊式破碎機(jī)進(jìn)行破碎，同時具有整形作用，出破碎機(jī)后通過風(fēng)選（空氣篩分），大于0.075mm的顆粒作為機(jī)制砂的一部分。



　　廢石屑進(jìn)行篩分，對小于5mm的顆粒進(jìn)行風(fēng)選，其中大于0.075mm的顆粒，通過對其粒形進(jìn)行判斷，若粒形較好，直接作為機(jī)制砂的一部分；若粒徑不佳，還是需要經(jīng)過立軸沖擊式破碎機(jī)進(jìn)行整形，再進(jìn)行風(fēng)選，大于0.075mm的顆粒作為機(jī)制砂的一部分。



　　對廢石屑風(fēng)選及經(jīng)破碎機(jī)后風(fēng)選的小于0.075mm的顆粒，根據(jù)機(jī)制砂對石粉含量的要求，一部分可以作為機(jī)制砂中石粉的需要，一部分可以作為石粉產(chǎn)品出售。



　　需注意的是，巖石種類不同、破碎工藝不同，廢石屑的物理性質(zhì)也有所不同。用戶在加工處理前需對其性質(zhì)有充分的了解，以便采用適宜的生產(chǎn)工藝。此外，目前有一些采石場將開采制備混凝土用粗骨料—碎石和制備建筑細(xì)骨料—機(jī)制砂一體化生產(chǎn)，就沒有了廢石屑，這也不失為一種方法，既節(jié)約了資源又降低了生產(chǎn)成本。
